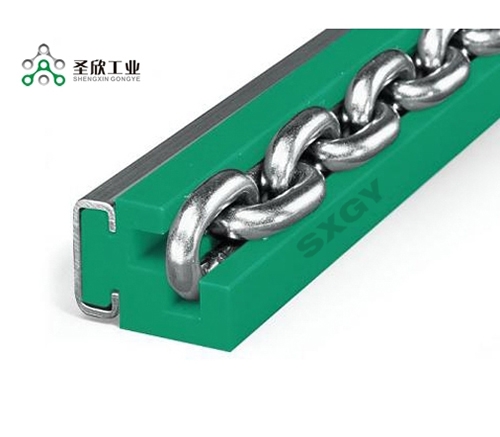

直線鏈條導軌選用準則

　　直線鏈條導軌系為一種滾動導引，借由鋼珠在滑塊與鏈條導軌之間作無窮滾動循環，負載平臺能沿著鏈條導軌輕易地以高精度作線性活動。與傳統的滑動導引相比較，滾動導引的摩擦系數可降低至原來的1/50，因為啟動的摩擦力大大削減，相對的較少無效活動發生，故能輕易達到μm級進給及定位。再加上滑塊與鏈條導軌間的束制單元設計，使得直線鏈條導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬。

　　1.直線鏈條導軌使用條件設定

　　應用之設備

　　內部空進之限定

　　精度之要求

　　剛性之要求

　　負荷體例

　　2.鏈條導軌選用系列產品

　　HG系列：磨床、銑床、車床、鉆床、綜合加工機、放電加工機、搪床、線切割機、細密量測儀器、木工機器、搬運機器、運送裝配。

　　EG系列：產業主動化機器、半導體機械、雷射鐫刻機、包裝機器。

　　臺灣生產

　　MGN/MGW系列：印表機、機器手臂、電子儀器設備、半導體設備。

　　3.AMT鏈條導軌滑塊選用精度等級

　　C,H,P,SP,UP等級視設備精度要求而定

　　4.假定滑塊尺寸及數目

　　依經驗選用

　　負荷狀況

　　若與滾珠螺桿配合使用，則使用之直線鏈條導軌規格與螺桿外徑相似如螺桿外徑為35mm則選用HG35規格

　　5.計算滑塊最大負荷

　　參照負荷計算例計算單個滑塊最大等效負荷

　　確認選用之直線鏈條導軌靜安全系數應超過靜安全系數使用表所列之值

　　6.選擇預壓力

　　依剛性要求及安裝面精度選用

　　7.確認剛性

　　參照剛性表計算變形量

　　進步預壓力，加大選用尺寸或滑塊數以進步剛性

　　8.計算使用壽命

　　依使用速度、頻率計算壽命距離要求

　　依壽命公式計算選定直線鏈條導軌之壽命距離

　　9.滾珠絲桿潤滑選用

　　潤滑劑選用品牌公司，依設備需求可選擇潤滑脂、潤滑油或特別潤滑劑潤滑定期注入潤滑脂或主動供油直線鏈條導軌選用完成。
